スチール
不燃

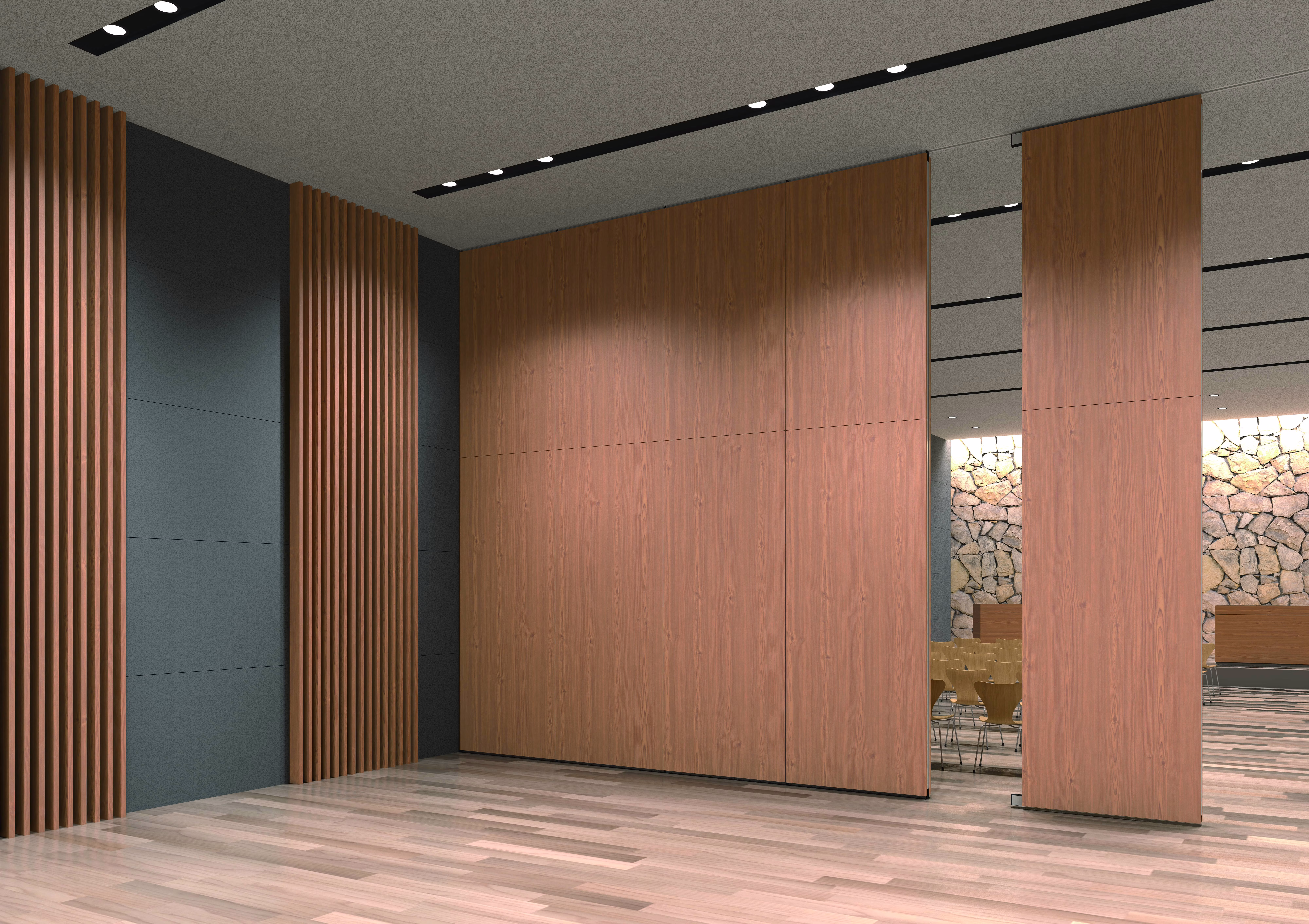

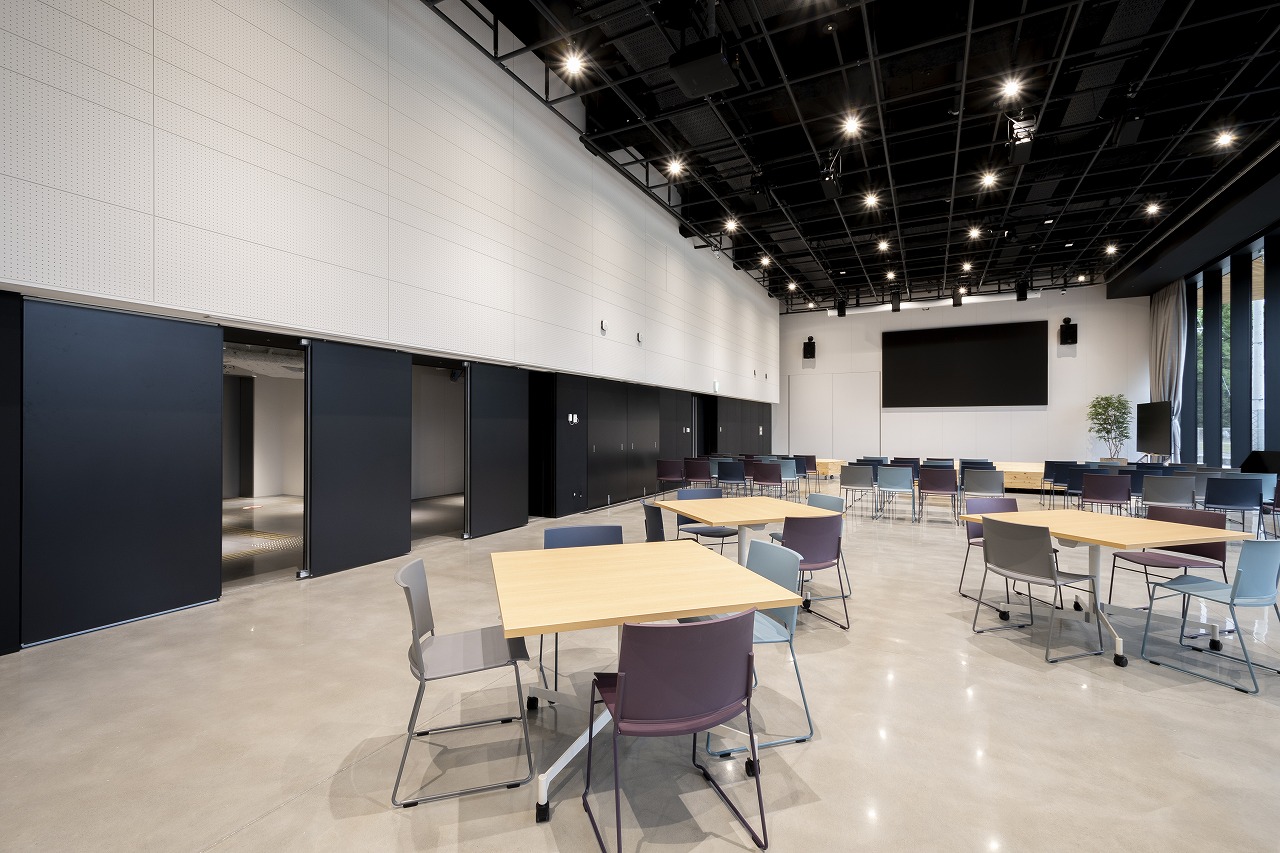

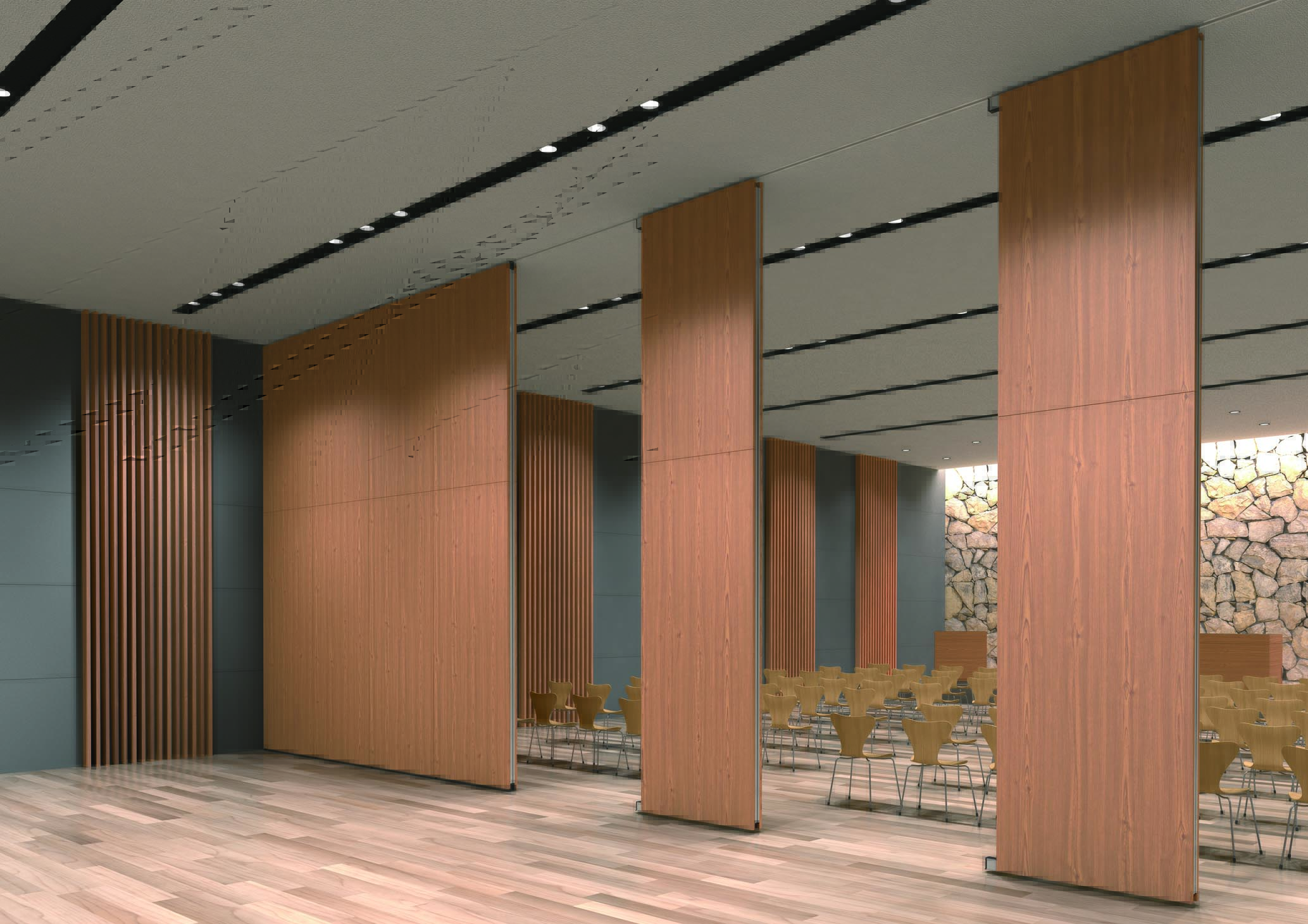

遮音シチュエーションによって使い分けられるホール
大人数が入れる大ホール、時には中規模な中ホールに使い分け。フレキシブルな空間に。
特長・機能
音響透過損失試験データ
高い遮音性能で快適な機能空間を実現
DP-120S | DP-100S |
|---|---|
58.2dB (500Hz)パネル単体性能 | 57.9dB (500Hz)パネル単体性能 |
ワンタッチ圧接
パネルを押し込む事で上下に圧接し、パネルを引き戻す事で圧接を解除するワンタッチ圧接機構を採用。
パネルを押し込む事で上下に圧接し、パネルを引き戻す事で圧接を解除するワンタッチ圧接機構を採用。
紹介映像
DRIVING PANEL ワンタッチ圧接操作イメージ
シーン

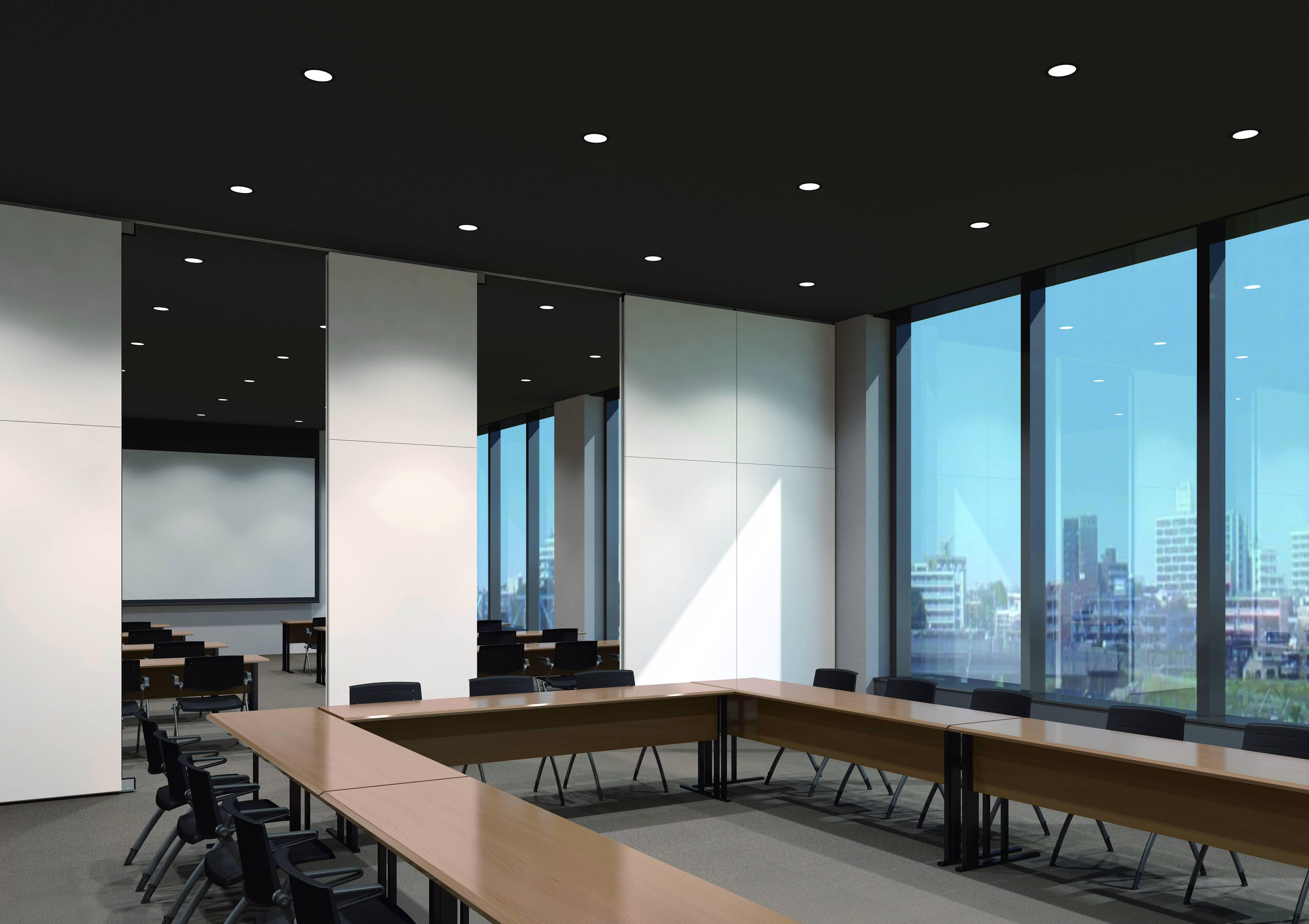

快適な機能空間
隣りで会議をしていても、しっかり集中できる快適な空間。
仕様
DP-120S
寸法 | 最大高さ(CH) | 5000mm |
|---|---|---|
最大パネル幅(W) | 1160mm 注1) | |
パネル厚 | 120mm | |
重量 | パネル 注2) | 38～52kg/㎡ |
パネル | 面材 | 溶融亜鉛メッキ鋼板（SGCC）t0.6mm |
裏打材 | 石膏ボード t12.5mm | |
JNTゴム・圧接ゴム | 塩ビ(PVC)・TPE | |
圧接装置 | ワンタッチ圧接＋回転ハンドル式圧接装置 | |
ランナー 注3) | X-2型・X-3型 | |
レール | アルミニウム合金押出形材（アルマイトクリア仕上げ） | |
注1) 表面材をSGCC t0.8mmにすることでW1200mmまで対応可能です。 また、幅広パネル（段積み仕様）にてW1200mm以上のご対応も可能です。
注2) 重量は、仕様によって変わります。
注3) パネル1枚当りの荷重が150kgを超える場合は、X-3型、300kgを超える場合はC-5型レールになります。
※パネルは現地組み立てとなります。
DP-100S
寸法 | 最大高さ(CH) | 5000mm |
|---|---|---|
最大パネル幅(W) | 1180mm 注1) | |
パネル厚 | 100mm | |
重量 | パネル 注2) | 37～51kg/㎡ |
パネル | 面材 | 溶融亜鉛メッキ鋼板（SGCC）t0.6mm |
裏打材 | 石膏ボード t12.5mm | |
JNTゴム・圧接ゴム | 塩ビ(PVC)・TPE | |
圧接装置 | ワンタッチ圧接＋回転ハンドル式圧接装置 | |
ランナー 注3) | X-2型・X-3型 | |
レール | アルミニウム合金押出形材（アルマイトクリア仕上げ） | |
注1) 表面材をSGCC t0.8mmにすることでW1200mmまで対応可能です。 また、幅広パネル（段積み仕様）にてW1200mm以上のご対応も可能です。
注2) 重量は、仕様によって変わります。
注3) パネル1枚当りの荷重が150kgを超える場合は、X-3型、300kgを超える場合はC-5型レールになります。
※パネルは現地組み立てとなります。
