• 施工方法が簡便で短工期が可能
  • 生産ラインの変更に合わせて、自由にレイアウト変更可能
  • 躯体の耐震設計に合わせた、耐震補強（水平･垂直）設計が可能
  • フレーム下面に、搬送装置･間仕切ランナー･アイリッド（垂れ壁）･照明の直取付けが可能。
    ビス穴を開ける必要がないので、塵埃を抑制

　

システムグリッド天井の特長

【特長:1】

メインバーに加工が不要なジョイント仕様で、

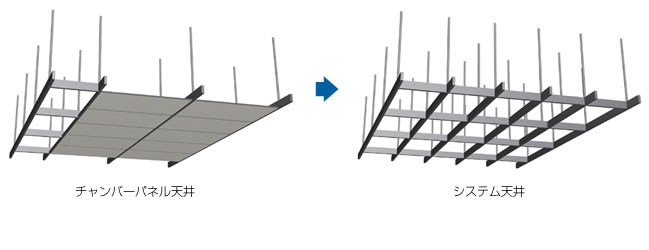

レイアウトにより後からシステム天井化が可能。イニシャルコストの低減を実現

商品イメージ

【特長:2】

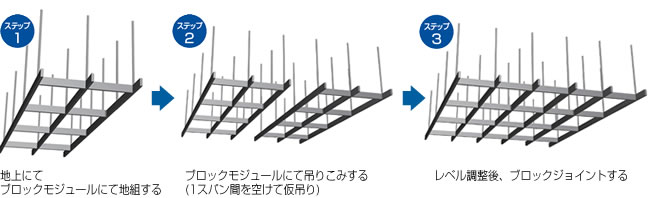

工期短縮化が可能な施工方法。また、ジョイント方法が上部からの荷重に強い

商品イメージ

タイプ BOXタイプ
特長 ●CSBN-65はメインフレーム、サブフレーム、ジョイント部の強度が自社従来品の約2倍
●水平の力や偏心した荷重に対して剛性が高い
商品名 CSBN-65
ジョイント部 CSBN-65
フレームディテール CSBN-65
材質 アルミ押出型材
仕上 アルマイトクリア仕上
断面二次モーメント
（メインフレーム）		 lx=70.25cm4
断面係数
（メインフレーム）		 Z=11.78cm3
